Abaqus 接触非线性收敛困难？资深仿真工程师的 7 步调试清单

做过 Abaqus 非线性分析的人，大概都经历过这样的场景：模型一提交，msg 文件里”severe discontinuity iterations”刷了满屏，增量步从 1e-5 切到 1e-12，最终报一个”Too many attempts made for this increment”然后终止。十次有八次，问题出在接触上。

接触非线性是有限元分析中公认的”收敛杀手”。它同时引入几何非线性（大滑移）、状态非线性（开/闭/滑动切换）和材料非线性（摩擦），三者耦合使得 Newton-Raphson 迭代的收敛域极窄。本文基于 Abaqus 官方帮助文档和经典接触力学文献，系统梳理接触收敛困难的根源与对策，给出一份可直接对照执行的调试清单。

一、为什么接触问题这么难收敛？

从数学角度看，接触约束本质上是一个不等式约束问题。Serpa 和 Iguti（2000）在 Journal of the Brazilian Society of Mechanical Sciences 中指出，带摩擦的接触问题可建模为条件约束最小化问题，其 KKT（Karush-Kuhn-Tucker）条件在每次迭代中都可能改变活跃约束集——这正是 Newton-Raphson 方法收敛困难的数学根源。

具体到 Abaqus 求解过程，收敛困难通常表现为以下几类：

  • 初始条件解析失败：意外的初始过盈或开距导致第一步就出现巨大穿透力或刚体运动。
  • 刚体运动：接触尚未建立时，部件缺少足够约束，刚度矩阵奇异。
  • 状态突变：接触状态在”开→闭”或”粘→滑”之间频繁切换，引发严重不连续迭代。
  • 病态线性系统：罚刚度过大或约束耦合导致鞍点系统条件数恶化，线性求解器收敛缓慢（参见北京理工大学学报 2024 年关于接触问题鞍点系统预处理的研究）。

王水林、邓建辉、葛修润（1998）在《岩土工程学报》中通过坝基接触分析实例说明，节点对的接触状态判定（开/闭/滑动）是非线性迭代不收敛的直接诱因。这一结论在二十多年后的工程实践中依然成立。

二、官方文档怎么说：四大类困难与对策

Abaqus 帮助文档在”Common difficulties in contact modeling”（文档路径：SIMACAEITNRefMap/simaitn-c-contacttrouble.htm）中，将接触建模困难归纳为四大类。下面逐一解读并给出实操建议。

2.1 初始接触条件难以解析

帮助文档明确指出：意外的初始开距（openings）或过盈（overclosures）会导致几何解释错误、模型意外运动、分析不收敛。对于通用接触（general contact），Abaqus 会自动调整小的初始过盈以消除穿透；但对于接触对（contact pair），初始过盈会被解释为过盈配合（interference fit）并据此求解——这可能完全不是你想要的物理行为。

建模误差导致的意外初始过盈示例
图片来源：Abaqus帮助文档（simaitn-c-contacttrouble.htm, Figure 1）——建模误差导致的意外初始过盈

对策：使用接触初始化（Contact Initialization）调整从面位置，让本应接触的从节点在初始状态即贴合且无穿透。关键关键字为 *CONTACT INITIALIZATION DATA。对于小滑移接触对，可通过 *CONTACT PAIR, HCRIT 精确控制临界过盈值，超过该值的穿透将在第一个增量步内被平滑消除。

2.2 刚体运动

当接触尚未建立（例如两个部件之间存在微小间隙），部件在法向和切向都可能缺少约束，产生刚体位移。此时刚度矩阵奇异，Newton-Raphson 迭代无法收敛。

对策：

  • 施加合理的临时边界条件，在接触建立前约束刚体自由度；
  • 使用自动稳定（Automatic Stabilization），引入微量阻尼力抑制刚体运动；
  • 调整模型使初始即有接触约束存在。

自动稳定在帮助文档”Adjusting contact controls”（SIMACAEITNRefMap/simaitn-c-contactcontrolsstd.htm）中有详细说明，可调节稳定阻尼系数、增量步内稳定开关、稳定递减因子（ramp-down factor）和阻尼范围。注意：稳定力是人为引入的，结果中应检查 ALLSD（稳定耗散能）占 ALLIE（内能）的比例，一般不超过 2%~5%。

2.3 表面定义不良

帮助文档列举了多种表面定义问题：主面重复节点（duplicate nodes）、主面未扩展（perimeter 问题）、从面网格过粗、二阶单元面用于点接触等。这些问题会导致接触压力振荡、穿透量异常、收敛性急剧下降。

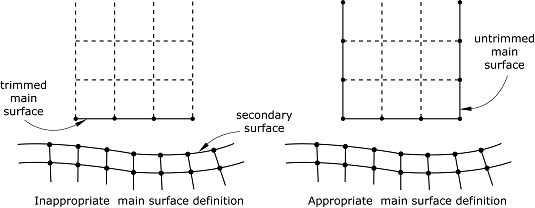

主面扩展示例
图片来源：Abaqus帮助文档（simaitn-c-contacttrouble.htm, Figure 3）——主面适当扩展可避免从面节点在边缘处失去接触约束

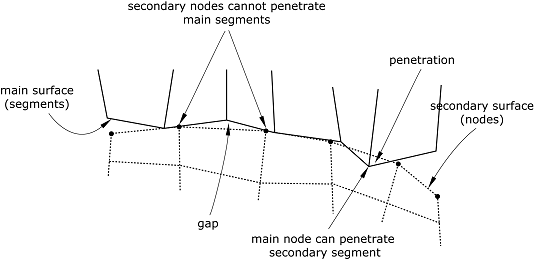

从面网格过粗导致主面穿透
图片来源：Abaqus帮助文档（simaitn-c-contacttrouble.htm, Figure 4）——从面网格过粗时，主面可穿透从面单元之间

对策：

  • 主面应适当扩展，覆盖从面可能的滑移范围；
  • 避免特征边/角作为主面顶点；
  • 从面网格应比主面更细；
  • 使用二阶单元时，优先选择 surface-to-surface 离散方法以减少压力振荡。

2.4 过度迭代

当严重不连续迭代（severe discontinuity iterations）过多时，Abaqus 会反复切割增量步，导致分析极其缓慢甚至终止。帮助文档建议通过调整接触控制、基于穿透距离控制增量步长（HCRIT）、将弱确定接触转为更稳定形式来解决。

三、接触公式选择：影响收敛的核心决策

帮助文档”Contact pair formulation”（SIMACAEITNRefMap/simaitn-c-contactpairform.htm）详细列出了影响收敛的公式选择维度：

选择维度 选项 对收敛的影响
离散方法 node-to-surface / surface-to-surface surface-to-surface 更光滑、压力振荡小，二阶面强烈推荐
跟踪方法 finite-sliding / small-sliding small-sliding 成本低但仅限小滑移；finite-sliding 通用但非线性更强
约束强制 penalty / augmented Lagrangian / pure Lagrange 罚刚度太小→穿透大；太大→病态难收敛；增广拉格朗日兼顾两者
主从面角色 main / secondary 主面应更刚、网格更粗；从面更柔、网格更细

从理论上看，增广拉格朗日法（Augmented Lagrangian Method）结合了罚函数法的数值稳定性和拉格朗日乘子法的精确约束满足。Serpa 和 Iguti（2000）系统推导了该方法在摩擦接触中的迭代格式，证明其在合理罚参数选取下具有超线性收敛性。在 Abaqus 中，默认的约束强制方法即为增广拉格朗日法，用户可通过 *CONTACT CONTROLS 调整罚刚度缩放因子和增广拉格朗日循环次数。

另一个常被忽视的设置是：有限滑移 node-to-surface 公式存在非对称项（unsymmetric terms）。帮助文档明确建议，当使用此公式时，必要时应打开非对称求解器（*STEP, UNSYMM=YES），否则 Newton-Raphson 迭代的二次收敛性将丧失。

四、实战调试清单：7 步定位收敛问题

基于多年工程实践，我总结了一套系统化的调试流程。按顺序排查，绝大多数接触收敛问题都能在前 4 步内解决。

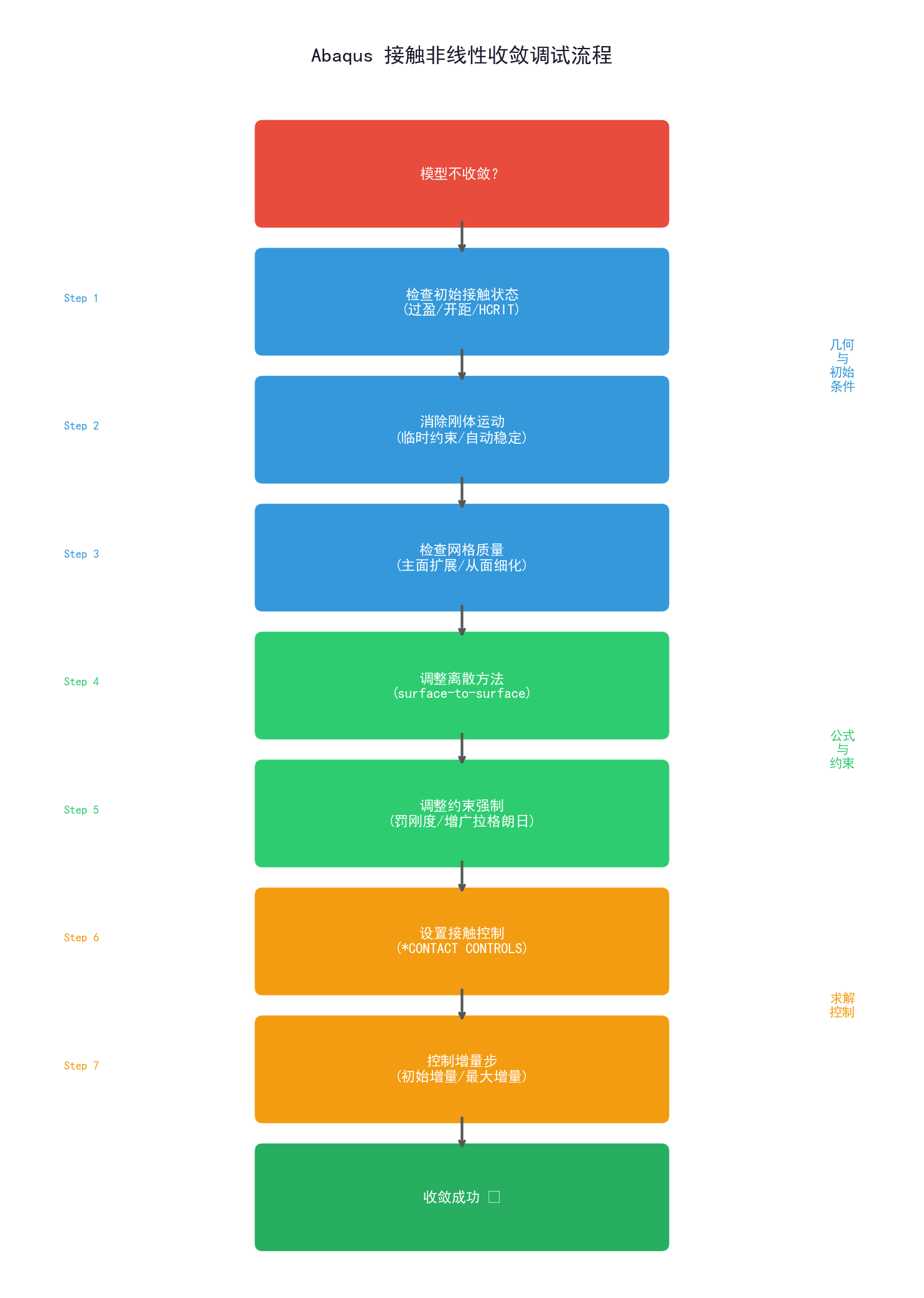

Abaqus接触非线性收敛调试流程图
图：接触非线性收敛 7 步调试流程（作者绘制）

Step 1：检查初始接触状态

打开 .dat 文件，搜索”overclosure”和”adjust”关键字。如果存在大量初始过盈调整，说明几何建模存在误差。使用 *CONTACT INITIALIZATION DATA 或 HCRIT 参数消除意外穿透。

Step 2：消除刚体运动

检查模型在接触建立前是否有未约束的自由度。对于装配体分析，第一步往往需要临时约束。如果物理上确实存在自由体（如落体冲击），使用自动稳定：

*CONTACT CONTROLS, STABILIZE=ALLSD
0.0002, , , 0.99

其中 0.0002 为阻尼因子，0.99 为递减因子（在增量步结束时将稳定力衰减到 1%）。

Step 3：检查网格质量

确认主面已扩展、无重复节点；从面网格比主面细。对于曲率大的接触区域，局部加密从面网格。检查是否存在极小单元或畸变单元。

Step 4：切换离散方法

如果当前使用 node-to-surface 且出现压力振荡，切换为 surface-to-surface：

*CONTACT PAIR, INTERACTION=Int-1, TYPE=SURFACE TO SURFACE

对于二阶单元（C3D20、C3D10 等），这一步几乎是必选项。

Step 5：调整约束强制参数

如果穿透量过大，适当增大罚刚度；如果迭代振荡，考虑降低罚刚度或增加增广拉格朗日循环次数：

*CONTACT CONTROLS
, , , , , , , , , , 2.0, , , , , , , , , , , , , , , , , ,
*CONTACT CONTROLS, SECONDARY=Surf-S, MAIN=Surf-M
, , , , , , , , , , 0.5

第一个块调整全模型罚刚度缩放为 2.0 倍；第二个块针对特定接触对将缩放降为 0.5 倍（覆盖全模型设置）。

Step 6：设置接触控制渡过困难阶段

对于仅在初始阶段困难的模型，可以在第一个分析步使用宽松的接触控制，后续分析步恢复默认：

*CONTACT CONTROLS, RESET

帮助文档指出，接触控制可按分析步（step-by-step）施加，保持生效直到被修改或重置。单个接触对的控制会覆盖整模型控制。

Step 7：控制增量步策略

设置合理的初始增量步和最小增量步。对于接触问题，初始增量不宜过大（建议 0.01~0.1），让求解器有足够空间探测接触状态：

*STEP, INC=1000
*STATIC
0.01, 1.0, 1e-8, 0.1

含义：初始增量 0.01，总时间 1.0，最小增量 1e-8，最大增量 0.1。

五、结果验证：如何判断结果合理

收敛不等于正确。调试完成后，务必检查以下指标：

  • 穿透量：在 Visualization 模块中显示接触穿透（CPRESS + COPEN），穿透量应远小于接触区域特征尺寸的 1%。
  • 接触压力分布：应光滑连续，无锯齿状振荡。如出现振荡，考虑切换 surface-to-surface 或细化网格。
  • 稳定耗散能：ALLSD/ALLIE < 2%~5%。如果比例过高，说明模型本身存在约束不足的问题，稳定力掩盖了真实的刚体运动。
  • 反力平衡：检查支反力与外载荷是否平衡（误差 < 1%）。
  • 增量步历史：在 .sta 文件中查看增量步切割次数。如果大量增量步被切割到极小值，说明模型仍有收敛困难，只是被”强行算过去了”。

六、总结与延伸

接触非线性收敛问题的调试，本质上是一个”从几何到公式到求解器”的逐层排查过程。本文的 7 步清单覆盖了绝大多数工程场景：

  1. 初始接触状态 → 2. 刚体运动 → 3. 网格质量 → 4. 离散方法 → 5. 约束强制 → 6. 接触控制 → 7. 增量步策略

对于更复杂的情况（如自接触、多体接触、热-力耦合接触），建议进一步阅读帮助文档中”Contact pair formulation”和”Adjusting contact controls”的完整章节。理论层面，Wriggers（2006）的 Computational Contact Mechanics（Springer, 2nd ed.）是接触力学有限元方法的权威教材，系统讲解了罚函数法、拉格朗日乘子法和增广拉格朗日法的数学基础与收敛性分析。

参考文献

  1. Serpa A L, Iguti F. Contact with friction using the augmented Lagrangian Method. Journal of the Brazilian Society of Mechanical Sciences, 2000, 22(2): 273-289.
  2. 王水林, 邓建辉, 葛修润. 增广拉格朗日法在摩擦接触问题中的应用. 岩土工程学报, 1998, 20(5): 67-70.
  3. 北京理工大学学报. 求解接触问题鞍点系统的一类两网格预处理方法. Transactions of Beijing Institute of Technology, 2024. DOI: 10.15918/j.tbit1001-0645.2024.136.
  4. Wriggers P. Computational Contact Mechanics. Springer, 2nd ed., 2006.
  5. Abaqus Analysis User’s Guide: Common difficulties in contact modeling (SIMACAEITNRefMap/simaitn-c-contacttrouble.htm).
  6. Abaqus Analysis User’s Guide: Adjusting contact controls (SIMACAEITNRefMap/simaitn-c-contactcontrolsstd.htm).
  7. Abaqus Analysis User’s Guide: Contact pair formulation (SIMACAEITNRefMap/simaitn-c-contactpairform.htm).
